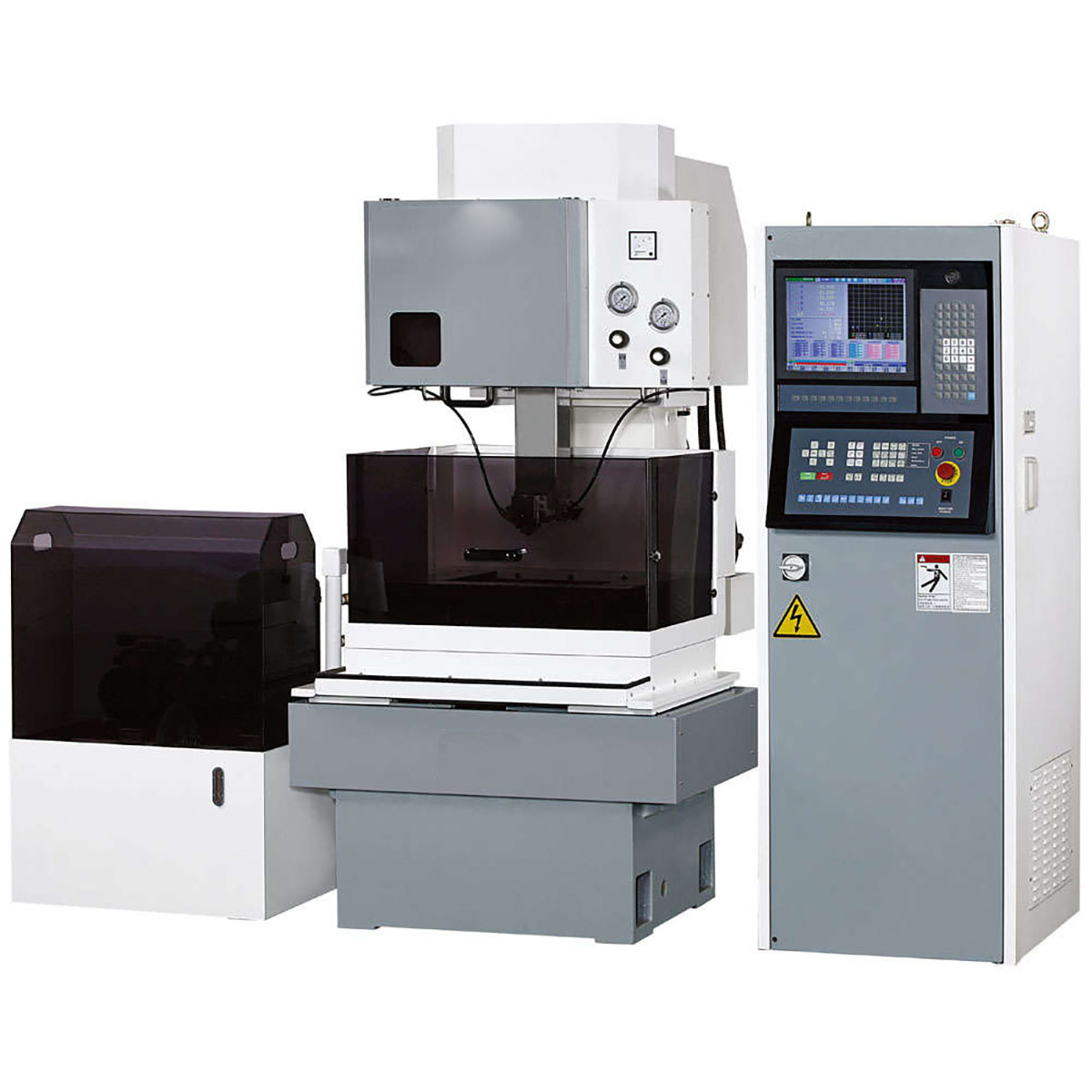

Los EDM de electroerosiones por hilo de Kent USA pueden cortar placas de hasta 300 mm de grosor y son ideales para crear punzones, herramientas y troqueles de metales duros exóticos que son difíciles de mecanizar con métodos convencionales. Pueden mecanizar formas geométricas complejas con desgaste de herramientas y consistencia absoluta ya que no hay contacto entre el alambre de corte y la superficie de la pieza de trabajo. Las piezas formadas a través del proceso Wire EDM se pueden usar inmediatamente en el ensamblaje, con poco o ningún acabado adicional. Los EDM de electroerosiones por hilo de Kent USA pueden mecanizar tamaños de piezas de trabajo de 22" x 18.5" x 4.5" a 54" x 29.9" x 11.6", peso de la pieza de trabajo de hasta 1,300 kg y capacidad del tanque de agua de hasta 95 galones. Todos los EDM de electroerosiones por hilo de Kent USA están respaldados por nuestra garantía de 15 meses.
- Estructura de la máquina diseñada y analizada por el sistema CAE para una alta rigidez estructural
- Eje U, V, Z estratégicamente ubicado en la columna superior para mayor rigidez y precisión del husillo
- Servomotor Panasonic AC (sistema AWT) y sistemas de recepción de hilos del embrague de potencia magnética
- Sistema de control permanente del generador para la estabilidad de la tensión del hilo
- Guías lineales precisas junto con diseño patentado lineal y de bloque
Especificaciones
| WFI-30 | WFI-50 | WFI-60 | WFI-70 | WFI-90 | |
| Tamaño de pieza de trabajo máx. | 30"x 20.4" x 11.6" | 34"x 20.5" x 11.6" | 43.3"x 25.6" x 13.4" | 46"x 26.7" x 11.6" | 54"x 29.9" x 11.6" |
| Peso de pieza de trabajo máx. | 500 kg | 700 kg | 1,000 kg | 1,000 kg | 1,300 kg |
| Drive y Servo | Servo AC de 5 ejes | Servo AC de 5 ejes | Servo AC de 5 ejes | Servo AC de 5 ejes | Servo AC de 5 ejes |
| Eje de simulación | X / Y / U / V (4 ejes) | X / Y / U / V (4 ejes) | X / Y / U / V (4 ejes) | X / Y / U / V (4 ejes) | X / Y / U / V (4 ejes) |
| Recorrido del eje X / Y | 15.7"/ 7.87" | 19.7"/ 11.8" | 23.6"/ 17.7" | 29.5"/ 19.7" | 35"/ 19.7" |
| Recorrido del eje Z | 11.8" | 11.8" | 11.8" | 11.8" | 11.8" |
| Recorrido del eje U / V | 3.93"/ 3.93" | 3.93"/ 3.93" | 3.93"/ 3.93" | 3.93"/ 3.93" | 3.93"/ 3.93" |
| Rango de diámetro de alambre | Ø 0.1 ~ 0.3 mm | Ø 0.1 ~ 0.3 mm | Ø 0.1 ~ 0.3 mm | Ø 0.1 ~ 0.3 mm | Ø 0.1 ~ 0.3 mm |
| Ángulo de inclinación máxima | ± 22.5 ° 3.93" | ± 22.5 ° 3.93" | ± 22.5 ° 3.93" | ± 22.5 ° 3.93" | ± 22.5 ° 3.93" |
| Carga máxima de ejes | 6 kg | 10 kg | 10 kg | 10 kg | 10 kg |
| Conductividad | Automático | Automático | Automático | Automático | Automático |
| Capacidad del tanque de agua | 71.3 galones | 71.3 galones | 95 galones | 95 galones | 95 galones |
| Peso neto | 1,950 kg | 2,300 kg | 3,400 kg | 4,000 kg | 5,200 kg |
| Dimensiones | 90,6"x 86,6" x 84,6" | 102.4"x 86.6" x 84.6" | 118.11"x 104.3" x 88.6" | 126"x 106" x 89" | 141"x 114" x 91" |
Accesorios estándar
- Plantilla de alineación vertical automática
- Contacto de alimentación de energía
- Filtro
- Herramienta de sujeción
- Guía de alambre (Ø0.25 mm)
- Alambre de latón (Ø0.25 mm)
- Resina de intercambio iónico (5L)
- Caja de herramientas
Accesorios opcionales
- Sistema de cable de enhebrado automático ATW
- Diámetro guía superior + inferior (0.25 mm)
- Software CAD / CAM
- Enfriador de agua
- Regulador de potencia / 15 kva
- Barra paralela: para colocar la pieza de trabajo
- Filtro (2 piezas)
- Resina / 5L
- Alambre de latón 0.25 mm / 3 kg
- Contacto de alimentación de energía (2 piezas)
- Medidor de resistencia al agua
- Medidor de tensión de alambre
- Medidor de velocidad de alambre
- Boquilla de agua (superior / inferior) (2 piezas) / 1 juego
- Boquilla / juego de agua de 22.5 grados (guía superior / inferior + diámetro)
