Para tiradas de producción de alto volumen y generar redondeo y precisión rápidas, Kent USA cuenta con una línea de rectificadoras cilíndricas y sin centro. Las máquinas de esta colección permiten dimensiones muy ajustadas y controles de tolerancia de redondez. Con tamaños de muelas de entre 12" y 20" y motores con potencia entre 7.5 y 20HP, Kent USA tiene la rectificadora adecuada para redondear sus piezas de trabajo que tienen hasta 2'' de diámetro. Las rectificadoras cilíndricas y sin centro poseen un diseño compacto para un uso mínimo del espacio del taller. Vienen equipadas con una cómoda hidráulica para las ruedas de rectificado y regulación que garantiza ruedas suaves y uniformes y una configuración rápida y sin complicaciones.
- Husillo súper acabado endurecido con nitruro
- Cabezal de trabajo de velocidad variable gira 90° contrario al sentido del reloj y 30° con sentido de las ajujas del reloj
- El avance rápido y la retracción de la cabeza de la rueda permiten una configuración y verificación más rápidas de las dimensiones de rectificado
- Recorrido longitudinal accionado hidráulicamente
- Alimentación manual para el modelo H; alimentación manual y automática con ciclo de inmersión en el modelo NC
- Sistema avanzado de lubricación hidrostática
Especificaciones

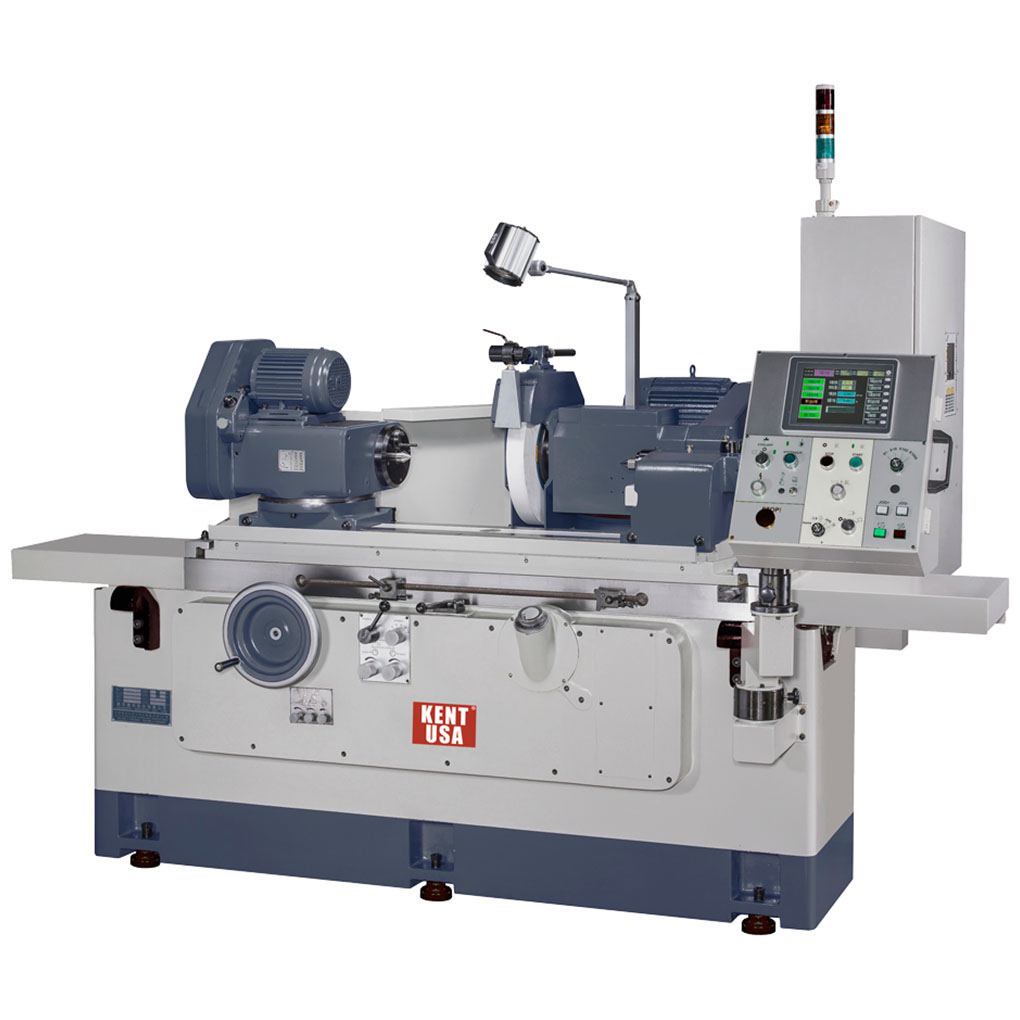

| JHU-2706H / NC | JHU-3506H / NC | JHU-35100H / NC | |
| Max. Longitud de rectificado | 23.6" | 23.6" | 59" |
| Max. Columpios de trabajo | 10.6" | 13.7" | 13.8" |
| Max. Carga entre centros | 70 kg | 71 kg | 130 kg |
| Max. Diámetro de rectificado externo | Ø 9.8" | Ø 13" | Ø 13" |
| Muela OD x Ancho x ID | 16" x 2" x 5" | 16" x 2" x 5" | 16" x 2" x 5" |
| Velocidades de la muela abrasiva (polea de 2 rangos) RPM | 1500 RPM, 1600 RPM | 1500 RPM, 1600 RPM | 1500 RPM, 1600 RPM |
| Ángulo giratorio del cabezal de trabajo | 120 ° | 120 ° | 120 ° |
| Cabeza cónica de centro de husillo cónico | MT # 4 | MT # 4 | MT # 4 |
| Rotación del husillo del cabezal de trabajo | Adelante atrás | Adelante atrás | Adelante atrás |
| Rango de velocidad del husillo del cabezal de trabajo | 11-500 RPM | 11-500 RPM | 11-500 RPM |
| Cono de contrapunto | MT # 4 | MT # 4 | MT # 4 |
| Ángulo giratorio de mesa | -11 °, + 6 ° | -11 °, + 6 ° | -11 °, + 6 ° |
| Velocidad transversal de la mesa | 1.96"-157" / min | 1.96"-157" / min | 1.96"-157" / min |
| Mesa de trabajo Min Travel | 0.31" | 0.31" | 0.31" |
| Rueda manual Alimentación / Revolución | 0.79" | 0.79" | 0.79" |
| Motor de husillo de rueda | 5 HP / 4 P | 5 HP / 4 P | 5 HP / 4 P |
| Motor de husillo del cabezal de trabajo | 0.5 HP / 4 P | 0.5 HP / 4 P | 0.5 HP / 4 P |
| Motor de bomba hidráulica | 2 HP / 4P | 2 HP / 4P | 2 HP / 4P |
| Motor de la bomba de lubricación del eje de la rueda | 1/4 HP / 4 P | 1/4 HP / 4 P | 1/4 HP / 4 P |
| Motor de bomba de refrigerante | 1/4 HP / 4 P | 1/4 HP / 4 P | 1/4 HP / 4 P |
| Motor de husillo de rectificado interno | 2 HP / 2 P | 2 HP / 2 P | 2 HP / 2 P |
| Servomotor X | 1.3 HP | 1.3 HP | 1.3 HP |
| Servomotor Y | 2 HP | 2 HP | 2 HP |
| Depósito de lubricante del eje de la rueda | 22 L | 22 L | 22 L |
| Tanque de fluido hidráulico | 61 L | 61 L | 61 L |
| Tanque de refrigerante | 101 L | 101 L | 101 L |
| Peso neto | 3143 kg | 3343 kg | 5338 kg |
| Dimensiones de embalaje | 110"x 65" x 72" | 110"x 65" x 72" | 173"x 65" x 72" |
| JHC-12S | JHC-18S | JHC-20S | |
| Rango de rectificado (descanso de trabajo estándar) | Ø 0.04" - 1" | Ø 0.04" - 2" | Ø 0.04" - 2" |
Accesorios estándar
- Balanceo de ruedas y cenador
- Eyector de trabajo hidráulico para rectificado de alimentación
- Alimentador de trabajo manual para rectificado de alimentación
- Unidad automática de alimentación
- Descarga de accesorios para la rectificadora de alimentación continua
- Carga y descarga automáticas para rectificadora de alimentación
- Accesorio de rectificadora de perfil con plantilla y cuchilla
- Unidad de carga automática tipo revista para rectificado de avance
- Unidad de carga automática tipo tolva para rectificado de alimentación pasante
- Unidad de soporte de rectificado de barra larga
- Unidad de filtro de papel y separador magnético
- Unidad de filtro de refrigerante de hidrociclón
- Alimentador vibratorio para rectificadora de alimentación continua
