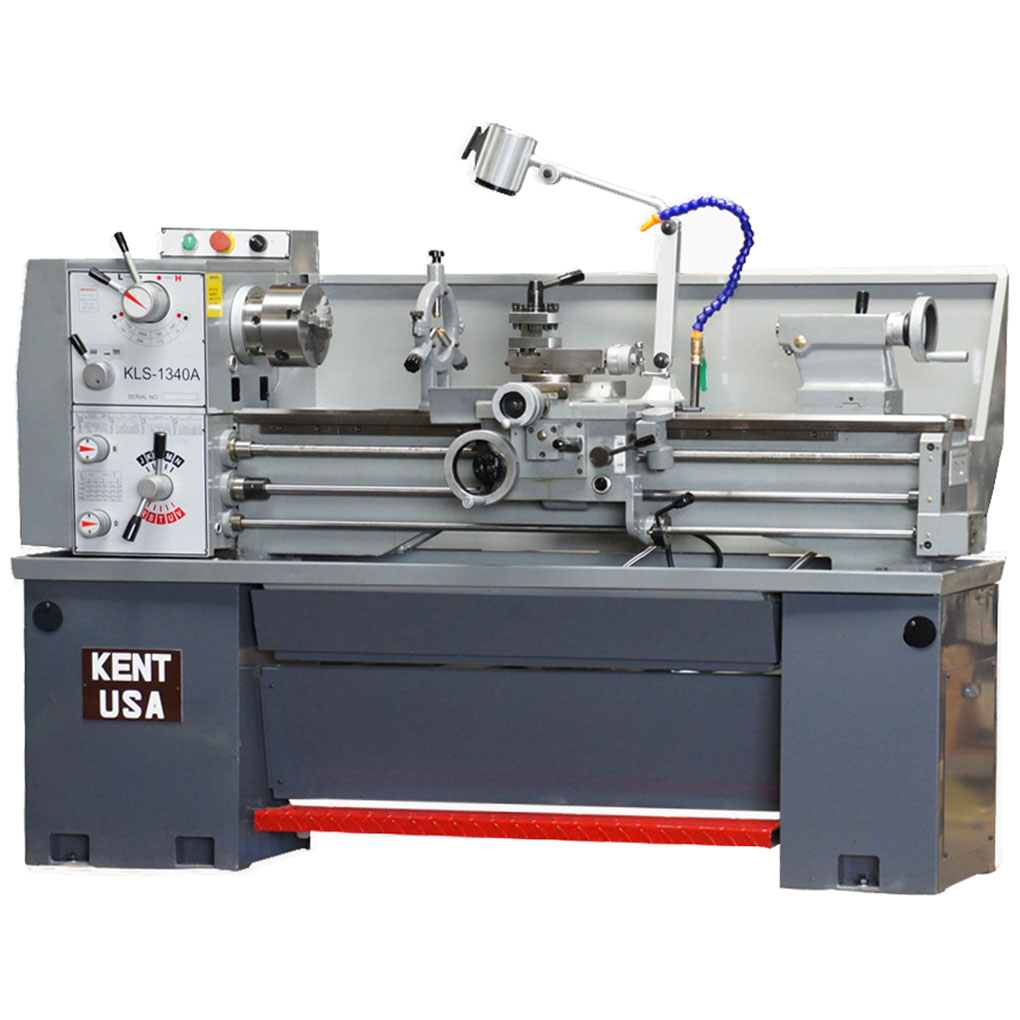

KLS-1340A |
KLS-1440 |
KLS-1740 (II) |
KLS-1760(II) |
| Desplazamiento sobre mesa |
13" |
14" |
17" |
17" |
| Desplazamiento transversal |
7-1 / 4" |
8–5 / 8" |
10.2" |
10.2" |
| Desplazamiento entre brecha |
18-3 / 4" |
20" |
22" |
22" |
| Ancho de la mesa |
7-3 / 8" |
8-1 / 8" |
12-1 / 4" |
12-1/4" |
| Distancia entre centros |
40" |
40" |
40" |
60" |
| Viaje transversal |
6-1 / 2" |
7" |
9.26" |
9.26" |
| Deslizamiento superior |
3" |
4" |
4" |
4" |
| Velocidades de husillo |
8 |
16 |
12 |
12 |
| Rango de velocidad del husillo |
70-2000 RPM |
45-1800 RPM |
32-1800 RPM |
32-1800 RPM |
| Diámetro del orificio pasante |
1-1 / 2" |
1-1 / 2" |
2-1 / 32" |
2-1/32" |
| Nariz del huso |
D1-4 Camlock |
D1-4 Camlock |
D1-6 Camlock |
D1-6 Camlock |
| Husillo cónico |
MT # 5 |
MT # 5 |
MT # 6 |
MT#6 |
| Hilo - Estándar (valor Whit) |
32 (4–56) TPI |
40 (4–112) TPI |
65 (1-5 / 8 a 72) TPI |
65 (1-5/8 a 72) TPI |
| Hilo - Paso métrico |
32 (0,4–7) mm |
22 (0,4–7,5) mm |
28 (0,5 a 20) mm |
28 (0.5 a 20) mm |
| Alimentación longitudinal |
0.0032" -0.1067" in / rev |
0.0012" -0.0294" in / rev |
0.0014" - 0.0439" in / rev |
0.0014" - 0.0439" in/rev |
| Alimentación cruzada |
0.00086" -0.0367" in / rev |
0.0004" -0.0108" in / rev |
0.0010" -0.0330" in / rev |
0.0010"-0.0330" in/rev |
| Diámetro del tornillo de avance |
7/8" |
7/8" |
1.33" |
1.33" |
| Lanzamiento de roscado |
8 TPI |
8 TPI |
4 TPI |
4 TPI |
| Viajes de pluma |
3-5 / 8" |
4-3 / 4" |
4-3 / 4" |
4-3/4" |
| Diámetro de la pluma |
1-1 / 2" |
1-25 / 32" |
2,36" |
2.36" |
| Punta de agujero de pluma |
MT # 3 |
MT # 3 |
MT # 4 |
MT#4 |
| Motor principal |
2 HP (110V o 220V, monofásico) |
3 HP (2 velocidades, trifásica) |
6 o 4 HP (2 velocidades, trifásico) |
6 o 4 HP (2 velocidades, trifásico) |
| Motor de bomba de refrigerante |
1/8 HP |
1/8 HP |
1/8 HP |
1/8 HP |
| Dimensión de la máquina |
76" x 29" x 47" |
76" x 29" x 47" |
98" x 40" x 47" |
115" x 40" x 47" |
| Dimensión de embalaje |
80" x 35" x 61" |
80" x 35" x 61" |
108" x 44" x 62" |
125" x 44" x 62" |
| Peso de la máquina |
499 kg |
749 kg |
1855 kg |
2019 kg |
| Peso del embalaje |
595 kg |
885 kg |
1955 kg |
2118 kg |
