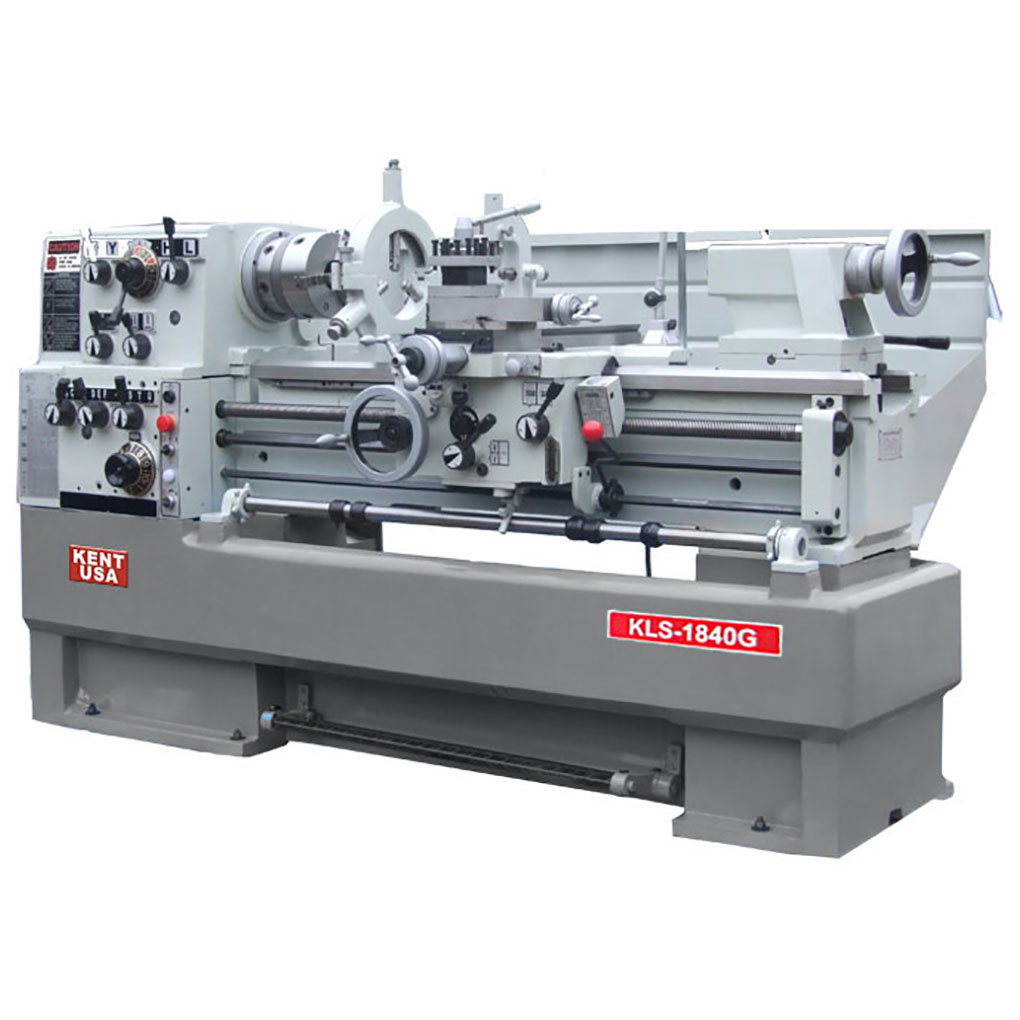

KLS-1840G |
KLS-1860G |
KLS-1860V |
KLS-2280C |
KLS-26120C |
| Desplazamiento sobre mesa |
18" |
18" |
18" |
22" |
26" |
| Desplazamiento transversal |
10.8" |
10.8" |
10.8" |
12.5" |
16.5" |
| Desplazamiento entre brecha |
27.2" |
27.2" |
27.5" |
30" |
34" |
| Ancho de la mesa |
12" |
12" |
13" |
16" |
16" |
| Distancia entre centros |
40" |
60" |
60" |
80" |
120" |
| Viaje transversal |
11.4" |
11.4" |
11" |
10.2" |
12.2" |
| Deslizamiento superior |
4.7" |
4.7" |
4" |
5.75" |
5.75" |
| Velocidades de husillo |
12 |
12 |
12 |
12 |
12 |
| Rango de velocidad del husillo |
25-2000 RPM |
32-2000 RPM |
200-2000 RPM |
36-1600 RPM |
36-1600 RPM |
| Diámetro del orificio pasante |
3.2" |
3.2" |
3.2" |
4.12" |
4.12" |
| Nariz del huso |
D1-8 |
D1-8 |
D1-8 Camlock |
D1-8 Camlock |
D1-8 Camlock |
| Husillo cónico |
MT#5 con manga |
MT#5 con manga |
MT#7 con manga |
MT#6 |
MT#6 |
| Hilo - Estándar (valor Whit) |
- |
- |
61 (1-5/8 a 72) tpi |
32 (2–28) TPI |
32 (2–28) TPI |
| Hilo - Paso métrico |
24 (0.25 a 7) mm |
24 (0.25 a 7) mm |
28 (0.5 a 20) mm |
18 (1.25–14) mm |
18 (1.25–14) mm |
| Alimentación longitudinal |
0.0011" - 0.0316" |
0.0011" - 0.0316" |
0.0015"-0.0913" in/rev |
0.0024"-0.0992" in/rev |
0.0024"-0.0992" in/rev |
| Alimentación cruzada |
0.00024" - 0.0068" in/rev |
0.00024" - 0.0068" in/rev |
0.0006"-0.0365" in/rev |
0.0011"-0.042" in/rev |
0.0011"-0.042" in/rev |
| Diámetro del tornillo de avance |
1.33" |
1.33" |
1-9/16" |
1-9/16" |
1-9/16" |
| Lanzamiento de roscado |
4 TPI |
4 TPI |
4 TPI |
2 TPI |
2 TPI |
| Viajes de pluma |
4.7" |
4.7" |
5" |
6" |
6" |
| Diámetro de la pluma |
2.36" |
2.36" |
3" |
2.9" |
2.9" |
| Punta de agujero de pluma |
MT#4 |
MT#4 |
MT#5 |
MT#5 |
MT#5 |
| Motor principal |
7.3 HP |
7.3 HP |
7.5 HP |
10 HP (trifásico) |
10 HP (trifásico) |
| Motor de bomba de refrigerante |
1/8 HP |
1/8 HP |
1/8 HP |
1/8 HP (trifásico) |
1/8 HP (trifásico) |
| Dimensión de la máquina |
88" x 36" x 51" |
100" x 36" x 51" |
112" x 40" x 50" |
137" x 45" x 57" |
177" x 45" x 57" |
| Dimensión de embalaje |
93" x 39" x 64" |
114" x 39" x 64" |
120" x 45" x 72" |
143" x 55" x 84" |
185" x 55" x 84" |
| Peso de la máquina |
1730 kg |
2060 kg |
2644 kg |
3293 kg |
3892 kg |
| Peso del embalaje |
1980 kg |
2310 kg |
2894 kg |
3520 kg |
4164 kg |
